眾所周知，室內裝修圖紙是家居裝修施工的基礎，千萬別小看這一張張的圖紙，它反映了你新居的布局和各房間的功能、面積，同時還決定了門、窗的位置。但大多數業主拿到裝修圖紙的時候，都看不明白如此多的線條、圖形到底是什么？下面，小編貼心為大家介紹這些裝修圖紙的要點，讓你輕松看懂裝修圖紙。

1、原始平面圖

這就是量房后面的第一張圖紙，是畫設計圖紙的基礎。主要標注出房型的尺寸，層高和原始管路及門洞等。

溫馨提醒：

最先會出現貓膩的地方，就是原始平面圖。如果尺寸不準確，設計費、材料費、人工費以后都會從這上面加出來。破解貓膩的最簡單的方法就是自己重新把尺寸核實一遍。

2、墻體改建圖

一般是用斜線表示拆除的墻體，而實心的粗線段代表新砌墻體。這樣的圖紙上看就一目了解了。

溫馨提醒：

墻體的改建要參照原始的土建圖，承重墻最好不要隨意改動。如果房子是全框架結構，那樣內墻的拆除，改建還是比較安全的。陽臺的墻體改建也需要考慮到承重。

3、平面布置圖

家具布置是從俯視的角度去表現的。合理的規劃平面圖在很多裝修設計師看來，是最考驗設計水平的。各個區域的功能劃分和人性化的設計是平面布置圖的精髓所在。

溫馨提醒：

特別需要注意的是，圖紙中家具的尺寸是不是準確，放了家具以后走動空間會不會有影響？這些是經驗不足的設計師往往會犯的錯誤。

4、天花吊頂圖

這份圖紙表現的是天花吊頂的走向和頂部燈具的位置。圖中應該詳細標出吊頂的平面造型，尺寸以及距離地面的高度。

溫馨提醒：

吊頂標高的尺寸方式有兩種，一種是從地面到頂部的標高，而另一種是從屋頂到吊頂下口的距離。這就讓業主感覺有些繞人，不理解可以詳細詢問設計師。

5、地面材質圖

需要標明地面所選用的材質種類，排鋪走向，拼接圖安以及不同材料的分界說明。

溫馨提醒：

從圖上就能數出鋪貼地磚的塊數木地板的節點詳圖，這也讓預算做不了手腳。地板的需要量也可以在圖紙上自己設計出來。不過這也是個大概的數字，實際的數量還要把損耗算進去。

6、弱電布置圖

電視線、電話線、網絡線、音響線都屬于弱電的范疇，其布置也要考慮到抗干擾性。

溫馨提醒：

現在很多家庭也考慮布置智能家居線路。這個最好是讓專業的智能布線公司來設計，也應該出示相應的智能線路圖紙。

7、插座分布圖

插座的位置、數量都在這張圖紙上繪制出來，綜合考慮門窗、家具的安排，不能讓插座被遮蔽，影響正常使用。

溫馨提醒：

插座的安裝在保證夠用的前提下木地板的節點詳圖，再適當留出一些備用的。拿一戶三室兩廳的房子為例，如果安裝了七八十個插座顯然是裝潢公司在故意多增加你的預算。

8、開關布置圖

注明房間里所有開關的位置，及每個開關所控制的電器、燈源、同時要注明開關的種類，以免安裝時發生混淆。

溫馨提醒：

有時開關位置圖和照明平面圖是畫在一起的，臥室里做個雙控開關，方便平時起居時使用?？蛷d的吊燈燈頭比較多，就可以設置幾路控制，也起到節能的作用。

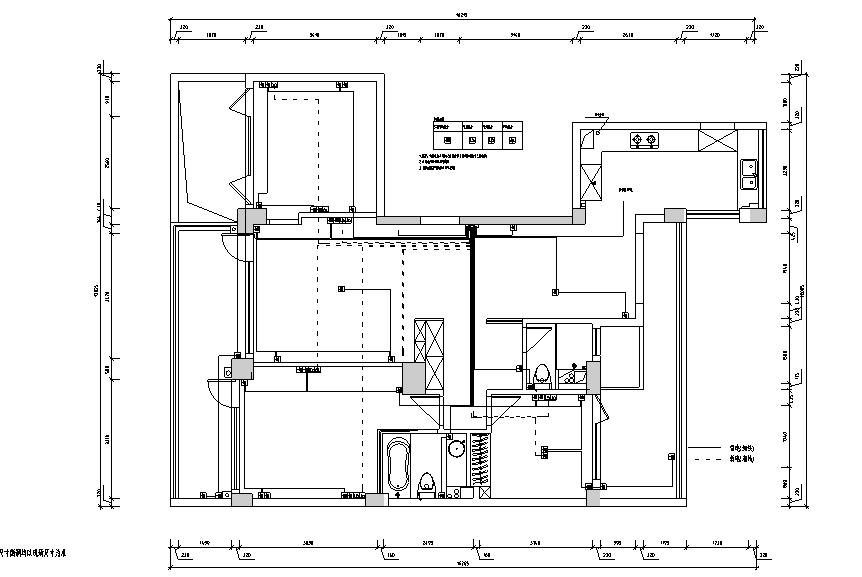

9、給水布置圖

這里廚房、衛生間等處的給、排水線路的平面布置圖，還應該標出冷、熱水的具體分布。

溫馨提醒：

現在有些裝潢公司還會免費提供光盤影像記錄，還是蠻人性化的。標注準確的施工位置給日后維修也會帶來方便。

更多裝修知識可進入 裝修論壇_云匯社區_云匯社區【官網】 了解

10、局部大樣圖和節點詳圖

施工中有一些關鍵部位的施工是具有難度的，涉及到某些具體施工工藝的就需要繪制大樣圖。在圖中需注明造型尺寸、構造層次、表面材料。

溫馨提醒：

這種圖紙比較難理解，主要是給施工人員看的，工人必須要通過它來理解詳細的施工要點。有必要時，可由設計師當場為工人作下講解。

11、立面圖

展示的是從平面的角度看到房間局部的剖面，詳細繪制了墻面的尺寸、構造材料、面層材料名稱等。

溫馨提醒：

設計師一般都是畫出主要墻面的立面圖，如果業主需要其他墻面的立面圖，設計師也應該盡量保證圖紙的完整?？戳⒚鎴D需要結合平面布置圖來看，這樣才更方便理解。
